Рассмотрите возможность использования коллекторной системы для распределения воды по всему зданию. Такая конструкция позволяет минимизировать потери давления и упрощает будущий ремонт, обеспечивая независимый доступ к каждому прибору. В отличие от традиционных разветвленных систем, коллектор обеспечивает лучший контроль над потоком воды, что помогает избежать ошибок при обслуживании и снижает необходимость в обширных трубопроводах.
При планировании разводки труб учитывайте использование коллекторных узлов. Эти коллекторы служат центральными точками, от которых отходят линии водоснабжения к отдельным квартирам или светильникам. Такой подход особенно полезен в многоэтажных зданиях, поскольку помогает эффективнее управлять потоком воды и снижает риск перегрузки какой-либо одной секции.
Одна из распространенных ошибок — использование тройникового соединения в месте, где поток воды может быть нарушен из-за плохого выравнивания труб. Убедитесь, что углы прокладки и соединения труб обеспечивают оптимальный расход и давление. Кроме того, избегайте чрезмерной длины труб в распределительной сети, поскольку это может привести к неэффективному водоснабжению и со временем усложнить ремонт.
Что такое коллекторная разводка воды в квартирном водопроводе?
Коллекторная разводка воды — это метод, при котором водоснабжение подается к нескольким точкам с помощью одной магистрали, которая разветвляется на отдельные розетки через ряд коллекторов. Такой подход снижает необходимость в многочисленных трубах, проходящих по всему помещению. В этом случае вода распределяется через коллекторный коллектор, который направляет поток к различным приборам. При правильном проектировании этот метод позволяет свести к минимуму потери давления и повысить эффективность потока воды.
Основное преимущество коллекторной разводки — возможность контролировать подачу воды к каждому прибору отдельно. Установка запорной арматуры на каждом коллекторе позволяет проводить ремонт или техническое обслуживание, не затрагивая всю систему. Такой тип разводки также снижает риск возникновения дисбаланса давления, который может возникнуть в традиционных разветвленных системах, где каждый прибор имеет одну и ту же линию. Для успешной установки очень важно избежать распространенных ошибок, таких как неправильное определение размеров коллектора или неправильное размещение коллекторов, поскольку эти ошибки могут привести к неравномерному распределению воды или повышенному износу системы.
Для оптимизации этой системы важно использовать высококачественные трубы и фитинги, чтобы избежать таких проблем, как протечки или разрывы со временем. Т-образные соединения должны быть правильно установлены, чтобы поддерживать плавный поток воды без препятствий. В случае повреждения ремонт будет более простым и быстрым, поскольку каждую линию можно изолировать, не затрагивая остальную систему водоснабжения здания. Хорошо спроектированная коллекторная разводка обеспечивает постоянное водоснабжение и сводит к минимуму необходимость в дальнейшем техническом обслуживании.
Основные преимущества использования коллекторной разводки воды для квартир
Внедрение коллекторной системы распределения воды значительно снижает риск ошибок при монтаже и ремонте. Такая система позволяет легко изолировать отдельные участки водопроводных линий, что сводит к минимуму перебои в работе при необходимости проведения технического обслуживания. При наличии коллектора можно проводить техническое обслуживание или ремонт на отдельных участках, не затрагивая всю систему.
Сокращение потребности в тройниках и фитингах
В коллекторной системе используется меньшее количество тройников, что обеспечивает более рациональную конструкцию. Меньшее количество соединений снижает риск протечек и упрощает ремонт, поскольку каждая линия водопровода подключается непосредственно к коллектору, без лишних разветвлений.
Гибкость и адаптируемость конструкции
Коллекторная разводка обеспечивает гибкость при монтаже и ремонте. Каждая квартира может быть обеспечена водой независимо, а регулировка водопроводных линий упрощается. Такая структура позволяет быстро реагировать на такие проблемы, как низкое давление воды или локальный ремонт.
Распространенные ошибки при внедрении коллекторной системы водоснабжения
Одна из основных ошибок — неправильный выбор размера коллектора. Если коллектор слишком мал, он не сможет обеспечить необходимый расход воды, что приведет к потере давления и неэффективной работе. Убедитесь, что размер коллектора соответствует количеству светильников и потребностям в воде.
- Неправильный диаметр труб: Использование слишком узких труб может ограничить поток воды, что приведет к неравномерному распределению ее по приборам. Всегда выбирайте трубы правильного диаметра, соответствующего потребностям системы.
- Чрезмерное использование тройников: Чрезмерное использование тройников в распределительных линиях может привести к перепадам давления. Хотя тройники необходимы, ограничение их использования помогает поддерживать постоянное давление во всей системе.
- Плохая прокладка труб: Прокладка водопроводных линий через стены или другие препятствия без учета будущего ремонта может усложнить техническое обслуживание. Тщательно планируйте маршруты трубопроводов, обеспечивая доступ для ремонта и модификации.
- Неправильное расположение запорной арматуры: Неправильное стратегическое расположение запорной арматуры вблизи светильников или участков системы может затруднить изоляцию проблем во время ремонта. Клапаны должны быть легко доступны для быстрого вмешательства.
- Отсутствие балансировки: Отсутствие балансировки распределения воды между различными отводами может привести к неравномерному давлению в некоторых приборах. Установите балансировочные клапаны там, где это необходимо, чтобы обеспечить равномерное распределение.
Своевременная регулировка во время установки может предотвратить эти проблемы. Регулярные проверки и техническое обслуживание в процессе эксплуатации позволят системе работать так, как задумано, без задержек на ремонт.

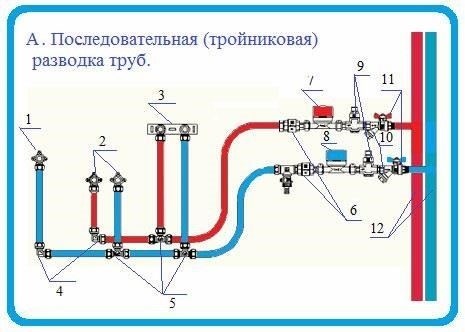

Тройниковая распределительная разводка: Плюсы и минусы по сравнению с коллекторными системами
Использование тройниковой разводки в системах водоснабжения имеет как преимущества, так и недостатки по сравнению с коллекторными системами. Основное различие заключается в том, как вода направляется к различным участкам конструкции. Хотя тройниковая схема может быть проще и дешевле в установке, она часто приводит к большим потерям давления на больших расстояниях, что со временем требует большего обслуживания. Напротив, коллекторная система, хотя и более сложная в проектировании и установке, может обеспечить более надежную работу, особенно в многоквартирных домах.
Преимущества тройниковой разводки
Одним из главных преимуществ тройниковой схемы распределения является ее экономичность. Требуется меньше труб и фитингов, что сокращает расходы на материалы и время монтажа. Простота конструкции также облегчает выявление и устранение проблем. В случаях, когда возникают проблемы с потоком воды, ремонтные работы часто могут быть локализованы, что экономит время и деньги. Однако такая схема может страдать от неравномерного распределения давления воды по мере удаления от основного источника, что может вызвать проблемы с расходом воды в отдаленных частях здания.
Проблемы при тройниковой разводке
Одним из существенных недостатков тройникового метода является повышенный потенциал падения давления. Чем дальше вода уходит от магистрали, тем больше теряется давление, что сказывается на работе светильников в отдаленных частях здания. Кроме того, поскольку несколько светильников часто используют один и тот же трубопровод, одна неисправность в системе, например, утечка или засор, может нарушить доступ воды к нескольким участкам. Это делает техническое обслуживание и ремонт более трудоемкими и может привести к длительным простоям, особенно если необходимо изолировать отдельные участки сети.
По сравнению с этим коллекторная система, которая направляет воду к различным выходам через отдельные ответвления, позволяет поддерживать более стабильное давление воды и минимизировать проблемы перекрестного соединения. Хотя первоначально установка такой системы обходится дороже, она обеспечивает более высокую надежность в долгосрочной перспективе и меньшее количество ошибок в работе. Однако она требует больше работы по планированию и реализации, а дополнительные компоненты, такие как коллекторы и специальные конструкции трубопроводов, усложняют ее.
Понимание функции коллекторов в квартирных водопроводных системах
Коллекторы играют важнейшую роль в распределении воды по внутренней сети труб в квартире. В коллекторной системе каждый прибор получает воду независимо, что снижает потери давления и обеспечивает надежность работы. Наиболее распространенная конструкция включает коллекторный коллектор, который разветвляется к каждому прибору, устраняя необходимость в традиционных последовательных соединениях.
Одной из распространенных ошибок при проектировании таких систем является недооценка важности правильного выбора размера и размещения коллектора. Если диаметр труб, подсоединенных к коллектору, слишком мал, это может привести к значительным перепадам давления и неравномерному распределению воды с течением времени. Кроме того, неправильная установка коллектора может привести к проблемам с воздушными замками или сложностям в обслуживании.
В отличие от традиционных разветвленных или тройных тройников, коллекторный подход позволяет легко изолировать отдельные участки, не затрагивая всю сеть. Это особенно полезно в ремонтных ситуациях, когда необходимо перекрыть подачу воды на одном участке, а другие остаются незатронутыми.
Кроме того, коллекторная система обеспечивает большую гибкость при реконструкции или модернизации. Она упрощает перекладку труб, поскольку каждый прибор подключается непосредственно к коллектору, а не использует сложные разветвления или дополнительные тройники.
Таким образом, понимание функций коллектора и его правильная установка могут существенно повлиять на долгосрочную надежность водоснабжения любого жилого здания. Правильное планирование и выполнение этих систем может предотвратить дорогостоящие ошибки и обеспечить бесперебойную работу в течение долгого времени.
Как правильно установить и обслуживать коллекторную систему распределения воды
Обеспечьте правильную установку, расположив коллектор в доступном месте для удобства обслуживания. Коллектор служит центральным узлом для распределения воды по различным ветвям, поэтому очень важно подключить его к магистральному водопроводу с достаточным расходом и давлением. Используйте качественные трубы и фитинги, такие как тройники и колена, для соединения коллектора с каждым блоком или секцией. Обеспечьте постоянный уклон водопроводных труб, чтобы обеспечить надлежащий дренаж и предотвратить засоры.
При монтаже избегайте таких распространенных ошибок, как неправильная герметизация соединений и недостаточная поддержка труб. Используйте соответствующие клеи или резьбовые герметики для обеспечения герметичности соединений и предотвращения протечек. Особенно внимательно отнеситесь к интеграции коллектора в водопроводную сеть, не допуская перекрестного загрязнения между линиями холодной и горячей воды. Установка предохранительного клапана поможет справиться с перепадами давления в системе и защитить коллектор от повреждений.
Регулярное обслуживание — залог продления срока службы системы распределения воды. Периодически осматривайте коллектор и окружающие трубы на предмет износа, утечек или засорения. Очистите фильтр и проверьте настройки давления в коллекторе, чтобы обеспечить оптимальную производительность. При замене таких компонентов, как клапаны или участки трубопровода, выбирайте высококачественные материалы, чтобы избежать проблем в будущем. Если возникнет неисправность, своевременный ремонт предотвратит более серьезные повреждения коллектора или остальной системы.
Не торопитесь с ремонтом и не используйте несовместимые детали — это может привести к плохому распределению воды и дальнейшим поломкам. Плановые проверки и регулярное техническое обслуживание имеют решающее значение для поддержания бесперебойной работы системы, особенно в системах с несколькими ответвлениями или высокой потребностью в воде. Правильная установка и обслуживание сведут к минимуму необходимость дорогостоящего ремонта в будущем и обеспечат стабильную подачу воды по всему зданию.
Выбор между коллекторными и тройниковыми системами для конкретной планировки квартиры
Выбирая коллекторный или тройниковый метод распределения воды в квартире, необходимо оценить расположение труб и размещение розеток. Коллекторный метод, предполагающий наличие центрального коллектора, идеально подходит для сложных систем, где необходим прямой контроль над отдельными водопроводными линиями. Такой подход снижает вероятность перебоев в подаче воды во время технического обслуживания или ремонта, поскольку каждая ветка может быть изолирована независимо.
Преимущества коллекторной системы
Коллекторная разводка часто выбирается из-за ее способности минимизировать ошибки в процессе распределения воды. Каждая линия от коллектора напрямую подключается к светильникам, что исключает необходимость в многочисленных соединениях, которые могут вызвать осложнения, особенно во время ремонта. Такая система очень надежна при работе с высотными зданиями или квартирами с множеством ванных комнат и кухонь, где точность контроля воды имеет ключевое значение.
Преимущества тройниковой системы
При тройниковом методе используется серия тройников или Т-образных соединений, соединяющих трубы водоснабжения непосредственно с каждым светильником. Такая схема зачастую более экономична для небольших квартир с меньшим количеством розеток, поскольку упрощает разводку труб. Однако при неправильной балансировке она может привести к уменьшению потока воды к удаленным светильникам, что может вызвать проблемы с давлением или задержки в подаче воды. Ошибки в размещении тройников также могут осложнить будущий ремонт или реконструкцию, требуя более масштабных работ для доступа к проблемным участкам.
В конечном счете, решение зависит от сложности сантехнических требований квартиры и желаемого уровня контроля над потоком воды. Для больших помещений или в тех случаях, когда предполагаются будущие изменения, коллекторная система обеспечивает большую гибкость и меньший риск возникновения проблем при эксплуатации. И наоборот, для небольших квартир с меньшим количеством светильников тройник может обеспечить достаточную производительность при снижении затрат на установку.
